HOME > 제품소개 > CC-60U 유니버설 CNC렌즈센터링기계
Double side (H-type)
Single side (D-type)
Rectangular shape
Square shape
Circular
고강성 저중심 무게 설계의 안정된 주물 바디의 수평형 연삭기 구조
기계 바디, X,Z 슬라이드, 주축 심압대의 모듈화 구조
고정도 LM guide와 Ball screw를 장착한 X,Z 슬라이드
고강성 고정도의 Wheel 스핀들
인버터 속도 제어 스핀들 모터

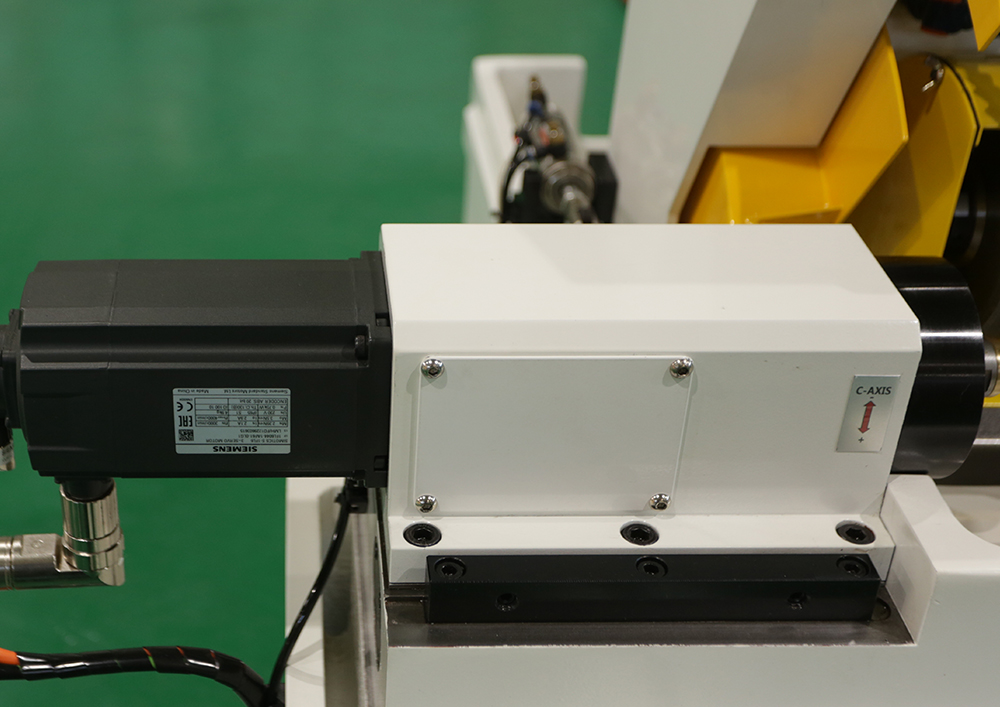

Servo motor 직결 높은 위치 정도를 가진 가공물 회전 C축
렌즈 자동 센터링을 위한 저압 고압 조절 가능 심압대
기계 Body 하부에 장착된 절삭유 공급 펌프와 탱크
절삭유 유입을 차단하는 완벽한 Stainless steel 슬라이드 커버
절삭유 비산 방지 커버
탈부착이 가능한 지그 절삭 공구
| 가공가능 렌즈 직경 | Ø2mm ~ Ø60mm |
|---|---|
| 가공 가능 형상 | 원형, 사각형, H-type, D-type |
| 숫돌 사양 | 숫돌: 외경 Ø160mm Max. 3600rpm |
| 3Ø 유도전동기 AC380V 50/60Hz 0.75Kw | |
| 지석 절입축(X축) | LM guide와 Ball screw 구조 |
| Stroke : 90mm 최소단위 0.001mm | |
| 서보 모터 0.75Kw, 2.4Nm, 3,000rpm | |
| 지석 좌우 수평축(Z축) | LM guide와 Ball screw 구조 |
| Stroke : 50mm 최소단위 0.001mm | |
| 서보 모터 0.75Kw, 2.4Nm, 3,000rpm | |
| 렌즈 회전축(C축) | 서보 모터 직결 베어링 구조 |
| Max : 1,000rpm 최소단위 0.001° | |
| 서보 모터 0.75Kw, 2.4Nm, 3,000rpm | |
| 절삭유 공급 장치 | 수성 혹은 유성 절삭유 토출량 : 32리터/분 |
| 펌프 :3Ø AC380V 60W 60Hz | |
| 필요 공압 | 5kgf/cm2 |
| 심압대 | 50 mm 스트로크 |
| 저압, 고압 조정 가능 공압 실린더 | |
| 윤활 방식 | 그리스 윤활 방식 |
| 가공물 탈착 | 공압 진공 흡입 방식 |
| 제어장치 | Siemens Sinumerik 808D CNC 제어장치 |
| 제어축수 | X,Z,C축 (3축) 3축 동시제어 |
| 최소 제어 단위 | 0.001mm 혹은 0.001° |
| 가공 프로그래밍 | Touch Panel PC 내장 전용 Software 탑재 |
| 기계 치수 | 1,300(W)mm x 1,170(D)mm x 1,606(H)mm |
| 기계 무게 | 1350Kg |
| 전원 사양 | 3Ø AC380V 50/60Hz 3KVA |
| 기본 악세사리 | 치구 자삭 공구대(탈착식) |
| 수동 펄스 발생기 | |
| 부조작반(Cycle start, 비상정지 스위치) | |
| Foot 스위치 (렌즈 탈착) | |
| 기계 경광등 | |
| 기계 공구 | |
| 옵션 | 외부 로딩 장치와의 인터페이스 신호 |
| 3Ø AC200V/380V 변압기 3KVA |
